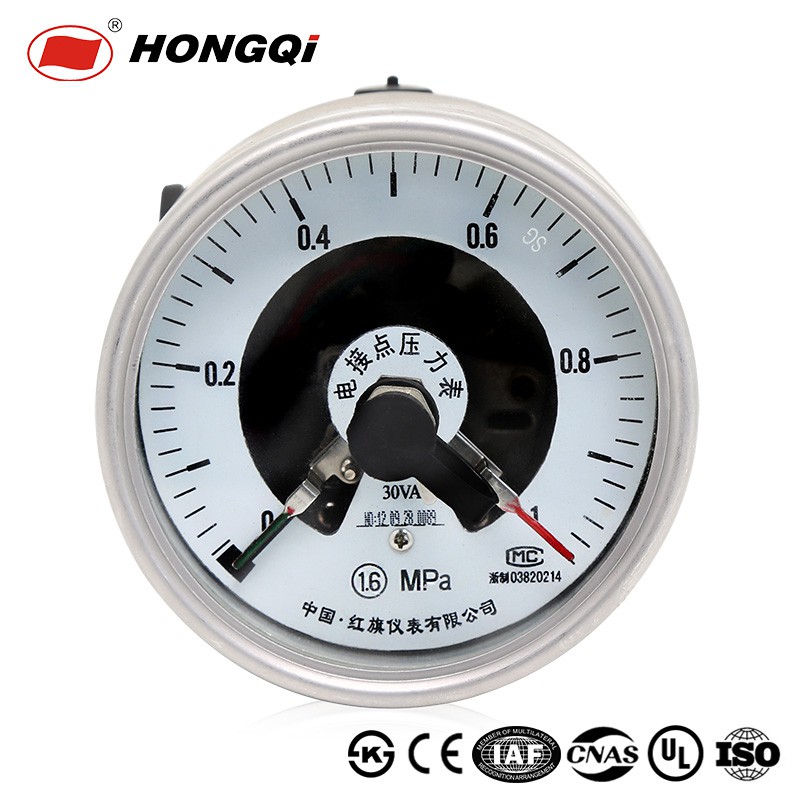

Електрически контактен манометър
Електроконтактните манометри се използват широко в нефтените, химическите, металургичните, електроцентралите, машините и други промишлени сектори или в съответствието на електромеханичното оборудване за измерване на налягането на различни флуидни носители без опасност от експлозия. Обикновено инструментът може да се използва със съответните електрически устройства (като релета и честотни преобразуватели) за автоматично управление и изпращане на букви (аларми) до различни газови и течни носители на измереното (контролирано) налягане през инструмента.
Принцип на структура:
Електрическият контактен манометър е съставен от измервателна система, указваща система, електрическо контактно устройство с магнитно съдействие, корпус, регулиращо устройство и разклонена кутия (седалка на щепсела). Общите електроконтактни манометри се използват за измерване на положителното и отрицателното налягане на газ и течни носители, които не са корозивни за медни и медни сплави. Електрически контактни манометри от неръждаема стомана се използват за измерване на положителните и отрицателните налягания на газ и течен носител, които не са корозивни за неръждаема стомана. Когато налягането достигне предварително определена стойност, се изпраща сигнал и контролната верига е свързана за постигане на целта за автоматично управление на алармата.
Електрическият контактен манометър се основава на пружинната тръба в измервателната система, под налягането на измерената среда, като налага края на пружинната тръба да произведе съответна еластична деформация и изместване, което се предава и усилва от дръпналия прът през предавателния механизъм на предавката. Обозначението (заедно с контактите) ще посочи измерената стойност на набирането един по един. В същото време, когато е в контакт с контакта (горната или долната граница) върху зададения показалец (като се измества или продължава нататък), веригата в системата за управление е прекъсната или свързана за постигане на автоматичен контрол и генериране. Целта на писмото до полицията.
Електрически принцип:
Вземете за пример управлението на компресорния мотор: когато налягането за съхранение и пълнене на газ достигне долната граница, той автоматично се отваря и когато достигне горната граница, автоматично спира.
Процесът на управление е следният: когато налягането достигне долната граница (или ниско и ниско при стартиране), движимият контакт (мощност общ терминал) на електрическия контактен манометър е свързан към контакта на долната граница, релето J1 действа и самозаключва, а нормално отвореният му контакт е затворен. Карам J3, моторът се захранва, за да работи. Когато налягането достигне горната граница, подвижният контакт е свързан с горния пределен контакт, релето J2 действа, нормално затвореният му контакт се изключва, захранването на J1 се прекъсва, нормално отворената му точка се изключва, J3 се освобождава и моторът спира. По този начин се постига целта на автоматичния контрол.
Категория на продукта:
С оглед на тази серия от инструменти не само имат характеристиките на роман дизайн, надеждна структура, пълни сортове и спецификации, добра стабилност на действие и силна адаптивност, но също така имат предимствата на комбинирано измерване и контрол, прост монтаж и малка поддръжка, следователно, по принцип не е индикация. , Уред за измерване и управление на налягането, несравним с контролер под налягане без регулиране на разликата при превключване и без външно устройство за настройка.
За да се изпълнят различните изисквания на измерените обекти (с изисквания за устойчивост на удар, устойчивост на корозия и взривоопасни и т.н.), могат да бъдат избрани електроконтактни манометри, устойчиви на удари или устойчиви на корозия електрически контактни манометри и взривоопасни електрически контактни манометри, които отговарят на изискванията.
